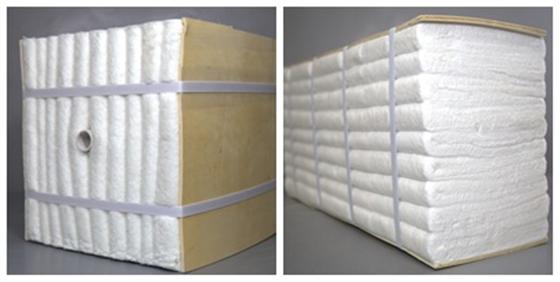

陶瓷纤维模块是用对应材质的陶瓷纤维毯按纤维组件结构、尺寸，由专用机械设备加工而成。其保持一定比例的压缩量，以保证陶瓷纤维组件壁衬砌筑完毕后，陶瓷纤维组件在不同方向的膨胀，使陶瓷纤维组件之间相互挤成一个无缝隙的整体，陶瓷纤维组件通过各种形式的锚固件直接固定于工业窑炉炉壳上。
陶瓷纤维模块生产工艺流程：
原材料毯经折叠、插件后用5T压力机挤压，切割，经修整后送入质检，包装入库。
陶瓷纤维模块应用：冶金、机械、石油化工、建材、有色金属等行业各类工业炉、加热炉装置的炉衬。
陶瓷纤维模块的特点优势
1、节能保温效果好，使用寿命长——新型陶瓷纤维耐火保温材料的复合结构，由高温陶瓷纤维背衬毯、高温硅酸铝纤维模块、高温陶瓷纤维补偿毯、耐高温连接件、高温固化剂等合理组合装配而成。一般高温段的总保温厚度做到300~350mm,中温段总保温厚度做到250~300mm，低温段总保温厚度做到200~250mm即能达到良好的节能保温效果。气密性强，节能保温效果好，使用寿命长。
2、容重低、重量轻、蓄热低——平均容重为220kg/m3，是重质耐材的1/10、轻质保温砖的1/5，实现了窑顶窑墙的轻型化。
3、导热系数低——在600℃以上的高温状态下的导热系数仅为0.16～0.195W/Mk，节能保温效果好。
4、施工效率快——一般情况下，单纯的隧道窑窑顶全纤维施工，仅需8天左右即可完工
陶瓷纤维材料主要应用在等静压石墨生产工艺的浸渍系统及焙烧系统设备中。
●浸渍系统保温：浸渍加热炉保温、加热炉顶部燃烧室保温、浸渍罐外保温。
a、浸渍加热炉保温结构
浸渍加热炉又叫预热炉，长期工作温度不超过650℃。燃烧室工作温度800℃，燃气加热。
我公司给出的高温隔热解决方案是耐火保温材料采用1050型普通陶瓷纤维毯和1050型普通陶瓷纤维模块的复合结构。
加热炉壁、端墙及门：保温厚度280mm，30mm普通背衬毯+250mm普通纤维模块。
炉顶：保温厚度350mm，50mm普通背衬毯+300mm普通纤维模块。
b、燃烧室
保温厚度350mm，50mm普通背衬毯+300mm普通纤维模块。
c、浸渍罐外保温
浸渍罐的工作温度在300℃，为防止工人烫伤、热量散失及防腐的需要，罐体外部需做保温。
保温层：100mm厚的普通陶瓷纤维毯+0.5mm厚彩钢板。
罐体数量众多，有大有小，根据不同需铺设龙骨钢架，建议由专业施工队施工。
●焙烧系统：环式焙烧炉保温结构
长期工作温度1250℃，燃气加热
硅酸铝纤维炉衬：含锆硅酸铝纤维模块和含锆硅酸铝纤维毯复合结构
保温厚度350mm，50mm含锆背衬毯+300mm含锆纤维模块。
|
分类温度 |
1050 |
1260 |
1400 |
|||
|
产品代码 |
JSGW-189 |
JSGW-289 |
JSGW-389 |
JSGW-489 |
JSGW-589 |
|
|
加热线变化(%) |
950℃×24h≤-3 |
1000℃×24h≤-3 |
1100℃×24h≤-3 |
1200℃×24h≤-3 |
1350℃×24h≤-3 |
|
|
理论导热系数 |
(平均200℃) |
0.050-0.060 |
||||
|
(平均400℃) |
0.095-0.120 |
|||||
|
(平均600℃) |
0.160-0.195 |
|||||
|
渣球含量(φ≥0.212mm)(%) |
≤20 |
|||||
|
理论体积密度(kg/m3) |
200±10；220±10 |
|||||
|
常用产品规格(mm) |
300*300*250/300或定制 |
|||||
|
包装形式 |
纸箱或编织袋
|
|||||
